Тактильна плитка

Тактильна плитка — це спеціальний елемент інфраструктури доступного міського середовища, обов’язковий до встановлення на пішохідних переходах, зупинках громадського транспорту, входах у громадські будівлі, у метро, ТРЦ, лікарнях і будь-яких об’єктах з масовим відвідуванням. Її головна функція — попереджати людей з порушенням зору про перешкоди і направляти безпечний маршрут руху за допомогою рельєфної поверхні і контрастного кольору.

Бетонна тактильна плитка ТМ «Золотий Мандарин» відповідає двом обов’язковим українським нормативам: ДСТУ ISO 23599:2017 «Вироби для надання допомоги сліпим і людям зі слабким зором. Тактильні індикатори пішохідної зони» і ДБН В.2.2-40:2018 «Інклюзивність будівель і споруд. Основні положення». Це означає, що плитка пройшла всі необхідні сертифікації і приймається державними комісіями при здачі об’єктів в експлуатацію.

Наша компанія «Живіть красиво» — офіційний дистриб’ютор Золотого Мандарина в Києві та Київській області. Ми працюємо напряму від виробника, тому ціни заводські, без посередницьких націнок дилерів. У нас плитка дешевше за ПБГ Ковальську (240 грн/шт проти 360 грн/шт), при ідентичній відповідності ДСТУ і однаковій марці бетону B35. Купити тактильну плитку можна з доставкою по Київській області або забрати зі складів у Вишневому та Обухові — у каталозі тротуарної плитки завжди є наявність.

Що таке тактильна плитка і де її обов’язково встановлювати

Тактильна плитка (або тактильний індикатор пішохідної зони) — це плитка з двома можливими типами рельєфу: конуси (шаблон УВАГИ) і паралельні полоси (шаблон РУХУ). Кожен тип несе своє інформаційне навантаження для незрячих людей, які орієнтуються за тактильним контактом через підошву взуття або білу тростину.

Шаблон УВАГИ (конуси)

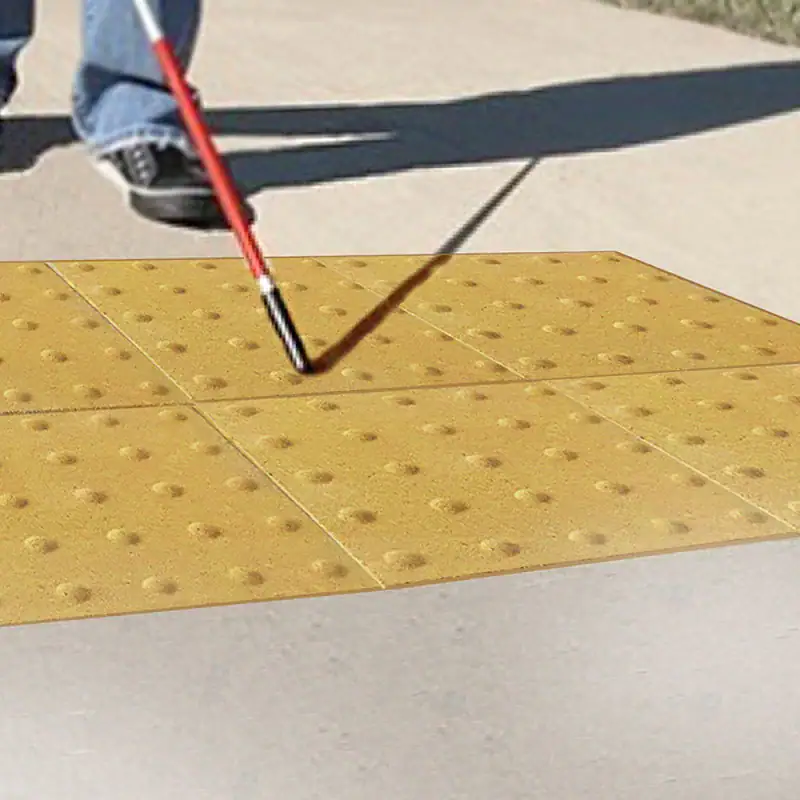

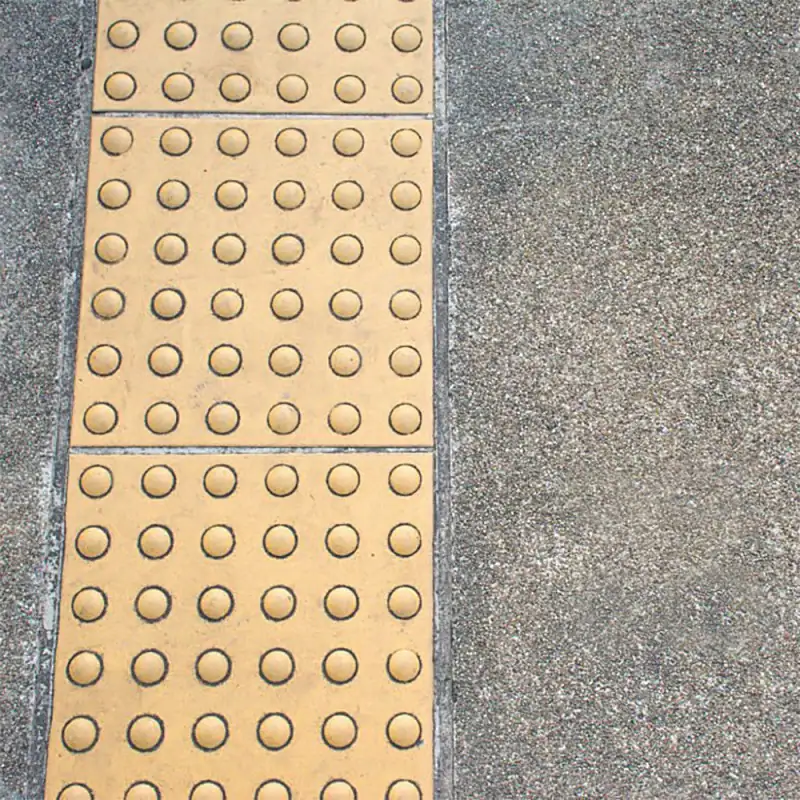

Поверхня з регулярним рисунком з опуклих конусоподібних «шипів». Використовується для попередження про небезпеку або перешкоду: перед сходами (вгору і вниз), перед пішохідним переходом, перед краєм платформи метро, перед автомобільною дорогою, перед входом у небезпечну зону. Незряча людина, наступивши на конуси, отримує сигнал «зупинитися, оцінити обстановку».

Шаблон РУХУ (полоси)

Поверхня з поздовжніми паралельними рельєфними полосами. Використовується як напрямна: показує безпечний коридор руху. Незряча людина, ідучи по полосах, відчуває, що йде у правильному напрямку. Застосовується у великих відкритих просторах (вокзали, аеропорти, ТРЦ), де складно орієнтуватися без напрямку.

Де обов’язкова установка тактильної плитки за ДБН В.2.2-40:2018:

• Пішохідні переходи — жовта полоса 0,6 м перед початком переходу на кожній стороні;

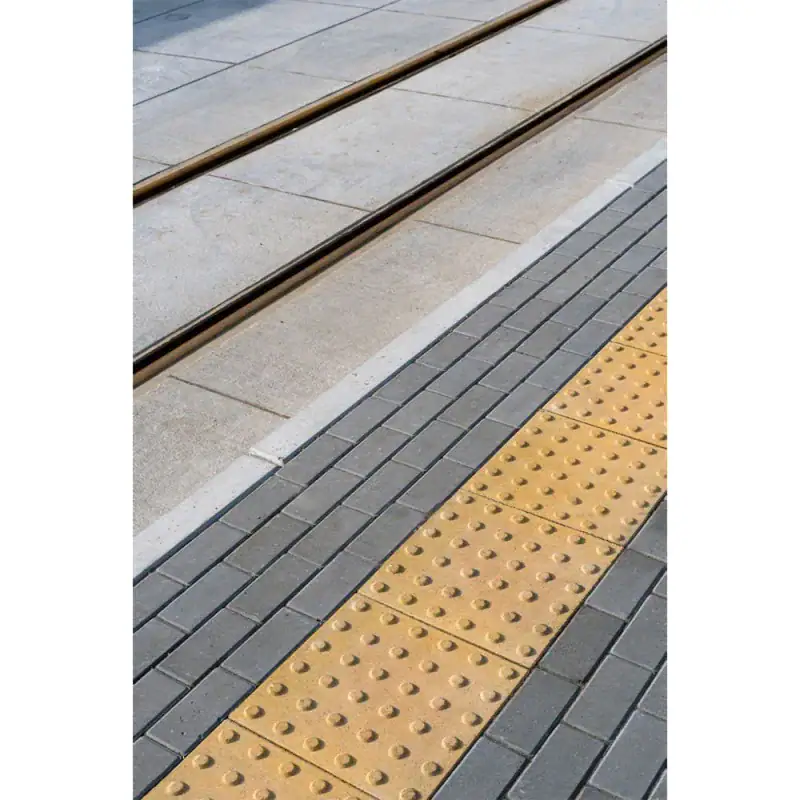

• Автобусні і трамвайні зупинки — напрямна до місця посадки і попередження перед краєм платформи;
• Сходи (вхід у під’їзди, у метро, на платформи) — попереджувальна полоса 0,3 м перед першою і після останньої сходинки;
• Вхідні групи громадських будівель — лікарні, школи, ТРЦ, банки, держустанови, бібліотеки;

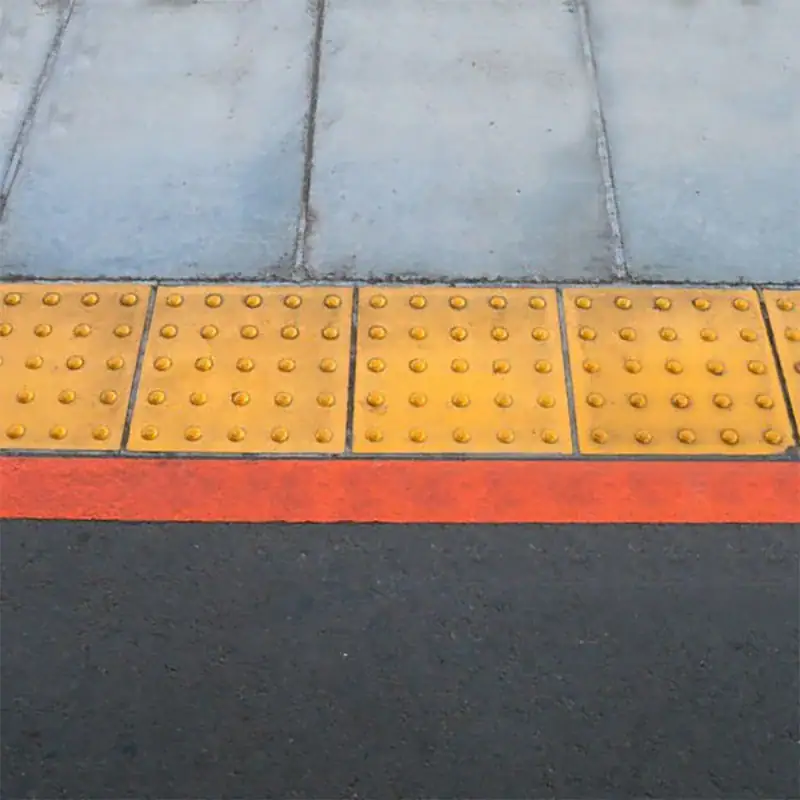

• Платформи метро і залізничних вокзалів — обов’язкова попереджувальна полоса по краю платформи;
• Парковки для осіб з інвалідністю — напрямна до доступного входу в будівлю;
• Підходи до небезпечних об’єктів — межі будівельних об’єктів, ремонтних зон, тимчасових огороджень.

Юридична підстава: п. 8.1.1 ДБН В.2.2-40:2018 — «Пішохідні шляхи, земельні ділянки, будівлі і споруди ззовні і всередині у повному обсязі мають бути обладнані засобами безпеки, орієнтування, отримання інформації». Невиконання цих вимог при здачі об’єкта — це підстава для відмови у прийнятті Державною архітектурно-будівельною інспекцією.

Ціна тактильної плитки у Києві — порівняння з конкурентами

Ціна нашої бетонної тактильної плитки однакова для обох типів рельєфу і обох кольорів:

Мінімальна партія — 1 шт. (продається поштучно). На палеті — 144 шт. (≈13 м²). На об’єкт від 500 шт. — оптові знижки, окремий розрахунок під тендер.

Порівняння з іншими видами тактильної плитки на українському ринку:

Ключова перевага нашої ціни: ми — офіційний дистриб’ютор Золотого Мандарина, тому ціна 240 грн/шт прямо від виробника. У ПБГ Ковальської та сама бетонна тактильна плитка коштує 360 грн/шт — це +50% переплата за бренд. На об’єкт 1 000 шт. економія з нашими цінами становить 120 000 грн, при повній ідентичності відповідності ДСТУ і марки бетону.

Кольори тактильної плитки — чому саме Жовтий і Білий

За ДСТУ ISO 23599:2017 тактильна плитка повинна мати високий візуальний контраст з основним покриттям. Це пов’язано з тим, що багато людей зі слабким зором (часто категорії «слабовидячі», а не повністю незрячі) орієнтуються і за залишковим зором. Контрастний колір допомагає їм помітити тактильну полосу навіть без тактильного контакту — це додатковий канал інформації:

• Жовтий — основний стандартний колір тактильної плитки у всьому світі (Японія, Німеччина, США). Максимальний контраст з більшістю покриттів: сірим асфальтом, кольоровою плиткою, гранітом, керамогранітом. Це «де-факто» стандарт для державних і комерційних об’єктів.
• Білий — альтернатива для проєктів, де жовтий колір не вписується у загальну дизайн-концепцію (наприклад, в історичних центрах, преміум-ТРЦ, бутик-готелях). Зберігає контраст з темними покриттями (асфальт, темна плитка), але менш помітний на світлій плитці.

Увага для проєктувальників: за ДСТУ контраст між тактильною плиткою і основним покриттям має бути не менше 70% за яскравістю. Перед замовленням Білої плитки переконайтеся, що основне покриття достатньо темне для забезпечення цього контрасту — інакше контролююча комісія може не прийняти об’єкт.

Технічні характеристики тактильної плитки

Відповідність ДСТУ ISO 23599:2017 і ДБН В.2.2-40:2018

Це розділ для проєктувальників і замовників, хто відповідає за проходження комісії при здачі об’єкта. Тактильна плитка ТМ «Золотий Мандарин» повністю відповідає двом обов’язковим українським нормативам:

ДСТУ ISO 23599:2017

Повна назва: «Вироби для надання допомоги сліпим і людям зі слабким зором. Тактильні індикатори пішохідної зони». Це національний стандарт, прийнятий методом підтвердження міжнародного ISO 23599:2012. Він регламентує:

• Розміри конусів і полос на поверхні плитки (діаметр конуса 25 ± 1 мм, висота 5 ± 0,5 мм);
• Розташування елементів рельєфу на плитці (крок між конусами/полосами);
• Мінімальний візуальний контраст з основним покриттям (≥ 70% за яскравістю);
• Антиковзні властивості поверхні;
• Розмірні допуски і геометрію виробу.

ДБН В.2.2-40:2018 (зі зміною №1)

Державні будівельні норми України «Інклюзивність будівель і споруд. Основні положення». Регламентує:

• Де саме обов’язкова установка тактильних індикаторів (див. список вище);
• Мінімальна ширина тактильної полоси (0,3 м для напрямної, 0,6 м для попереджувальної);
• Відстань між тактильною полосою і об’єктом, що попереджається (0,3-0,5 м перед сходами);
• Вимоги до суміжних елементів доступного середовища (пандуси, поручні, аудіоіндикатори).

Документи, які ми надаємо для здачі об’єкта: сертифікат відповідності ДСТУ, паспорт якості бетону B35 з протоколом випробувань, заводська видаткова накладна, гарантійний лист виробника на 10 років. Усі документи оформляються на юридичну особу замовника для подачі у Державну архітектурно-будівельну інспекцію.

Для забудовників, проєктувальників і підрядників

Тактильна плитка — це обов’язкова позиція у кошторисі будь-якого громадського об’єкта в Україні. Якщо ви забудовник ТРЦ, багатоквартирного будинку, бізнес-центру, школи, лікарні, держустанови або котеджного селища з громадською інфраструктурою — ми пропонуємо вам прямі поставки від виробника на спеціальних умовах:

• Знижка від 5% на обсяги від 500 шт. — окремий розрахунок під кошторис проєкту. Знижки прогресивні: від 1 000 шт. — 7%, від 5 000 шт. — окремі тендерні умови.
• Безготівковий розрахунок з ПДВ — усі необхідні фінансові документи (рахунок-фактура, видаткова накладна, податкова накладна) відправляємо через сервіс М.Е.Doc або Новою Поштою.
• Договір на тривалі поставки — для забудовників з регулярною потребою на 6-12 місяців під зафіксовану ціну. Захист від інфляційного підвищення.
• Резервування під об’єкт — на крупні тендери готові зарезервувати партію на складі під конкретний об’єкт на термін до 30 днів.
• Доставка спецтранспортом — кран-маніпулятор від 1 до 23,5 т, стропування строго під продукцію (за вимогами виробника).
• Можлива відвантаження партіями — якщо об’єкт здається чергами, можемо відвантажувати плитку поступово за графіком будівництва.

Для тендерів і підрядних проєктів: зв’яжіться з менеджером з корпоративних продажів. Ми готуємо комерційну пропозицію впродовж 24 годин з урахуванням обсягу, графіка поставок, необхідних документів і логістики до об’єкта. Можлива видача комерційної пропозиції з печаткою під тендер.

Як правильно укладати тактильну плитку

Технологія укладання тактильної плитки в основному така ж, як у звичайної тротуарної плитки, але з критично важливою вимогою до точності позиціонування: неправильне розташування робить її марною для незрячих і призводить до відмови у прийнятті об’єкта.

Основа

• Зніміть ґрунт на 25-30 см глибиною;
• Закладіть щебеневу подушку 15-20 см з пошаровим трамбуванням;
• Шар відсіву 5 см з фінішним вирівнюванням;
• Ухил 2% для відведення води.

Укладання за ДБН В.2.2-40:2018 (критично!)

Перед сходами або пішохідним переходом:

• Полоса шаблону УВАГИ (конуси) шириною 0,6 м — на відстані 0,3-0,5 м перед початком сходинок або краєм дороги;
• Полоса має бути на всю ширину переходу/сходів, без розривів.

Як напрямна:

• Полоса шаблону РУХУ (полоси) шириною не менше 0,3 м, вздовж усього маршруту;
• Полоси рельєфу мають бути паралельні напрямку руху (не поперек!);

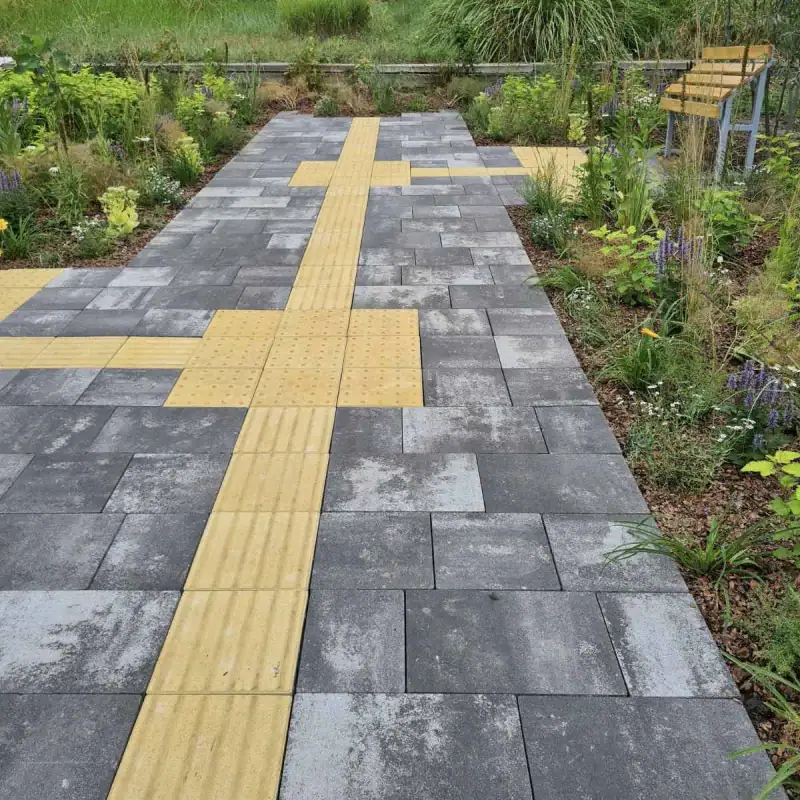

• На місцях зміни напрямку — встановлюється інформаційна плитка з конусами для попередження про поворот.

З’єднання з основним покриттям:

• Тактильна плитка має бути врівень з основним покриттям — без виступів, сходинок, перепадів понад 5 мм;
• Шви заповнюються мілкозернистим кварцовим піском, як у звичайної тротуарної плитки.

Типова помилка: укладання тактильної плитки «полоси» поперек напрямку руху замість вздовж. Це робить її марною для орієнтування і є підставою для зауваження комісії при здачі об’єкта. Перед укладанням обов’язково звіртеся з проєктом і напрямком полос рельєфу.

Часті запитання про тактильну плитку

Скільки коштує тактильна плитка у Києві?

Наша ціна — 240 грн/шт (однаково для шаблону УВАГИ і шаблону РУХУ, для жовтого і білого кольорів). При 11 шт. на 1 м² це 2 640 грн/м². Мінімальна партія — 1 шт. (продається поштучно). На об’єкт від 500 шт. — оптові знижки.

Чим плитка Золотий Мандарин відрізняється від ПБГ Ковальської?

За характеристиками і відповідністю ДСТУ — практично ідентична. Головна відмінність — ціна: у нас 240 грн/шт, у Ковальської 360 грн/шт. Це пов’язано з тим, що ми — офіційний дистриб’ютор Золотого Мандарина з прямою поставкою від виробника, без посередницьких націнок.

Чи приймає комісія при здачі об’єкта плитку Золотий Мандарин?

Так, приймає. Плитка відповідає ДСТУ ISO 23599:2017 і ДБН В.2.2-40:2018. Ми надаємо сертифікат відповідності, паспорт якості бетону B35 з протоколом випробувань і заводську гарантію на 10 років. Усі документи оформляємо на юридичну особу замовника для подачі у Державну архітектурно-будівельну інспекцію.

Як відрізнити шаблон УВАГИ від шаблону РУХУ?

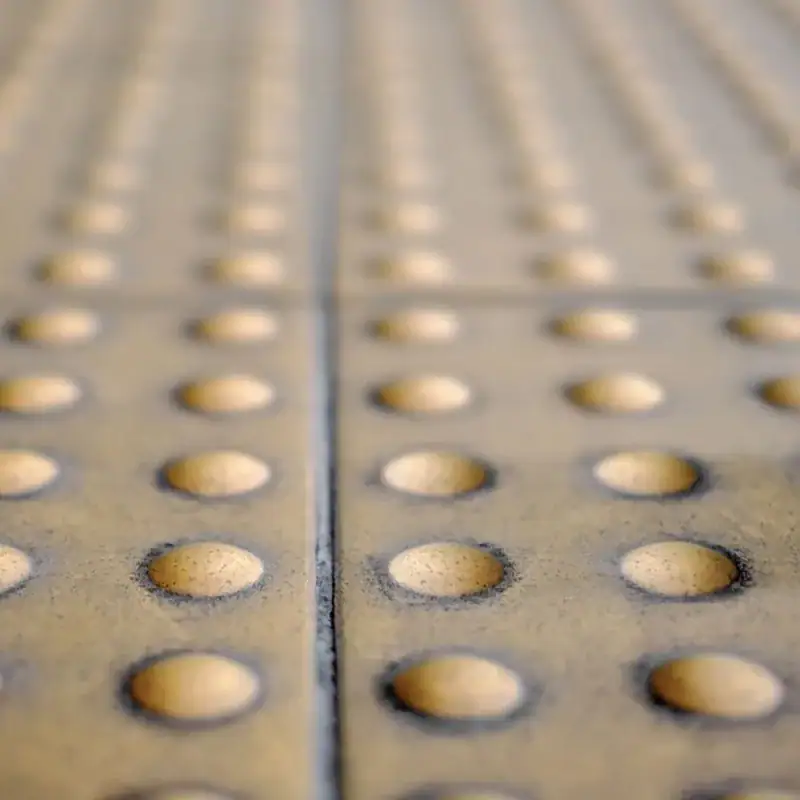

Шаблон УВАГИ має на поверхні круглі опуклі конуси (як «піраміди»). Шаблон РУХУ — паралельні поздовжні полоси (ребра). УВАГА використовується як «стоп-сигнал» перед небезпекою, РУХ — як напрямна для безпечного маршруту.

Чи можна заїхати на тактильну плитку легковим автомобілем?

За характеристиками клас бетону B35 і товщина 60 мм допускають тимчасовий заїзд легкового автомобіля до 3,5 т. Однак це пішохідна плитка, а не паркувальна. Регулярна парковка не рекомендується — рельєф з часом буде стиратися від тертя шин. Якщо на ділянці можливий заїзд авто, проєктуйте маршрут так, щоб тактильна полоса не перетиналася з парковкою.

Яка різниця між бетонною, гранітною і поліуретановою тактильною плиткою?

Бетонна (наша) — оптимальне співвідношення ціни і якості для більшості об’єктів; служить 25-30 років. Гранітна — преміум-варіант для історичних центрів і елітних проєктів, коштує у 3-4 рази дорожче. Поліуретанова — накладна (приклеюється на готове покриття), зручна для реконструкції існуючих об’єктів без заміни тротуару, але менш довговічна (5-7 років).

Де купити та подивитися тактильну плитку у Києві

Тактильну плитку обов’язково варто побачити і помацати наживо перед замовленням — особливо якщо ви замовляєте під об’єкт і потрібно порівняти рельєф конусів і полос. У Києві працюють два шоуруми компанії «Живіть красиво»:

• Лівий берег: вул. Ялтинська, 7. Зручний заїзд від станції метро «Дарниця». Зразки шаблону УВАГИ і шаблону РУХУ у обох кольорах — жовтому і білому. Можна порівняти контраст з різними покриттями для підбору оптимального кольору під ваш об’єкт.
• Правий берег: пров. Ізяславський, 6. Розташований у районі Жулянського мосту. Зразки тактильної плитки укладені у комбінації зі звичайною тротуарною (Плита 300×300, Кирпич 200×100) — для оцінки правильності переходу між основним покриттям і тактильною полосою.

Години роботи: Понеділок-П’ятниця 09:00-18:00. Субота — за попереднім записом.

Доставка тактильної плитки по Києву та області

Одна палета тактильної плитки (144 шт.) важить близько 1 830 кг — для розвантаження потрібен кран-маніпулятор. Плитка завжди є на складах у Вишневому (вул. Київська, 17) та Обухові (вул. Трипільська, 35).

Регулярні напрямки доставки: Київ, Кагарлик, Фастів, Васильків та Обухів. Для крупних об’єктів організуємо доставку прямими рейсами зі заводу-виробника.

Похожі товари для комплексу доступного середовища

Тактильна плитка — це частина комплексу елементів доступного міського середовища. Для повного обладнання об’єкта за ДБН В.2.2-40:2018 можуть знадобитися ці позиції з нашого каталога тротуарної плитки:

• РЕШІТКА ГАРМОНІЯ — родинна декоративна газонна решітка 300×300 для озеленених пішохідних зон. Часто комбінується з тактильною плиткою у міських проєктах.
• ПРОФІТ — універсальна тротуарна плитка для пішохідних тротуарів і підходів до громадських об’єктів навколо тактильної полоси.
• ПАСІОН — преміум-плитка з фактурною поверхнею для проєктів, де важлива архітектурна естетика разом з функціональністю.
• КИРПИЧ 200×100 — класичний «цеглинка» 200×100 для пішохідних тротуарів і підходів до громадських об’єктів.

Купити тактильну плитку

Щоб купити тактильну плитку — наш менеджер допоможе врахувати тип об’єкта (державний, комерційний, приватний), вимоги до тендеру, обсяг партії і графік поставок. Підготуємо комерційну пропозицію впродовж 24 годин з повним пакетом документів для ДАБІ:
